卧式加工中心和立式加工中心的区别
2019-11-29 11:03:59 来源: 作者: 【 】 浏览:10次 评论:0

卧式加工中心:

是指主轴轴线与工作台平行设置的加工中心,主要适用于加工箱体类零件。

卧式加工中心的主轴处于水平状态,通常带有可进行分度回转运动的正方形工作台。一般具有3~5个运动坐标,常见的是三个直线运动坐标加一个回转运动坐标,它能够使工件在一次装夹后完成除安装面和顶面以外的其余四个面的加工,最适合加工箱体类零件。

一般具有分度工作台或数控转换工作台,可加工工件的各个侧面;也可作多个坐标的联合运动,以便加工复杂的空间曲面。

有的卧式加工中心带有自动交换工作台,在对位于工作位置的工作台上的工件进行加工的同时,可以对位于装卸位置的工作台上的工件进行装卸,从而大大缩短辅助时间,提高加工效率。

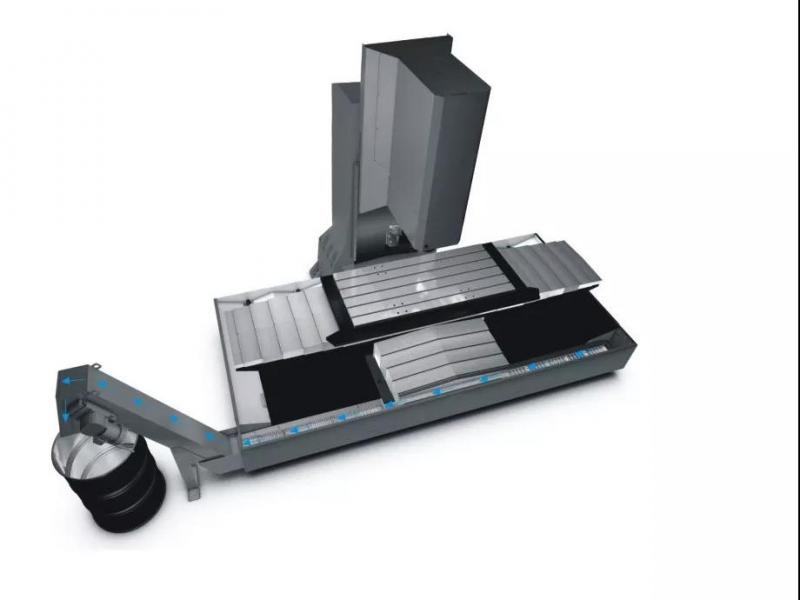

立式加工中心:

是指主轴轴线与工作台垂直设置的加工中心,主要适用于加工板类、盘类、模具及小型壳体类复杂零件。立式加工中心能完成铣、镗削、钻削、攻螺纹和用切削螺纹等工序。立式加工中心最少是三轴二联动,一般可实现三轴三联动。有的可进行五轴、六轴控制。

中心立柱高度是有限的,对箱体类工件加工范围要减少,这是立式加工中心的缺点。但立式加工中心工件装夹、定位方便;刃具运动轨迹易观察,调试程序检查测量方便,可及时发现问题,进行停机处理或修改;冷却条件易建立,切削液能直接到达刀具和加工表面;三个坐标轴与笛卡儿坐标系吻合,感觉直观与图样视角一致,切屑易排除和掉落,避免划伤加工过的表面。与相应的卧式加工中心相比,结构简单,占地面积较小,价格较低。

加工中心的工作原理:

工件在加工中心上经一次装夹后,数字控制系统能控制机床按不同加工工序,自动选择及更换刀具,自动改变机床主轴转速、进给速度和刀具相对工件的运动轨迹及其它辅助功能,依次完成工件多个面上多工序的加工。并且有多种换刀或选刀功能,从而使生产效率大大提高。

加工中心由于工序的集中和自动换刀,减少了工件的装夹、测量和机床调整等时间,使机床的切削时间达到机床开动时间的80%左右(普通机床仅为15~20%);同时也减少了工序之间的工件周转、搬运和存放时间,缩短了生产周期,具有明显的经济效果。加工中心适用于零件形状比较复杂、精度要求较高、产品更换频繁的中小批量生产。

与立式加工中心相比较,卧式加工中心结构复杂,占地面积大,价格也较高,而且卧式加工中心在加工时不便观察,零件装夹和测量时不方便,但加工时排屑容易,对加工有利。

卧式加工中心的类型及特

1、固定立柱型

1)工作台十字运动,工作台作X、Z向运动,主轴箱作Y向运动,主轴箱在立柱上有正挂、侧挂两种形式。适用于中型复杂零件的镗、铣等多工序加工。

2)主轴箱十字运动,主轴箱作X、Z向运动,工作台作Y向运动。适用于中小型零件的镗、铣等多工序加工。

3)主轴箱侧挂与立柱,主轴箱作Y、Z向运动,这种布局形式与刨台型卧式铣镗床类似,工作台作X向运动。适用于中型零件镗、铣等多工序加工。

2、移动立柱型

1)刨台型,床身呈T字形,工作台在前床身上作X向运动,立柱在后床身上作Z向运动。主轴箱在立柱上有正挂、侧挂两种形式,作Y向运动。适用于中、大型零件,特别是长度较大零件的镗、铣等多工序加工。

2)立柱十字运动型,立柱作Z、U(与X向平行)行运动,主轴箱在立柱上作Y向运动,工作台在前床身上作X向运动。适用于中型复杂零件的镗、铣等多工序加工。

3)主轴滑枕进给型,主轴箱在立柱上作Y向运动,主轴滑枕作Z向运动。立柱作X向运动。工作台是固定的,或装有回转工作台。可配备多个工作台,适用于中小型多个零件加工,工件装卸与切削时间可重合。

立式加工中心

加工中心(英文缩写为CNC 全称为Computerized Numerical Control):是带有刀库和自动换刀装置的一种高度自动化的多功能数控机床。在中国香港,台湾及广东一代也有很多人叫它电脑锣。

工件在加工中心上经一次装夹后,数字控制系统能控制机床按不同工序,自动选择和更换刀具,自动改变机床主轴转速、进给量和刀具相对工件的运动轨迹及其他辅助机能,依次完成工件几个面上多工序的加工。并且有多种换刀或选刀功能,从而使生产效率大大提高。
