详细信息

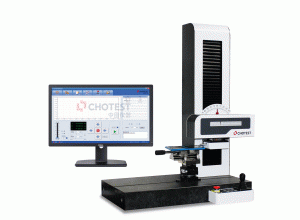

SJ5718粗糙度轮廓测量仪是一款集成表面粗糙度和轮廓测量的测量仪器；采用进口高精度光栅测量系统、高精度研磨导轨、高性能非接触直线电机、音圈电机测力系统、高性能计算机控制系统技术，实现对各种工件表面粗糙度和轮廓进行测量和分析。通过高精度研磨导轨、高性能直线电机保证测量的高稳定性及直线度，采用进口高精度光栅测量系统建立工件表面轮廓的二维坐标，计算机通过修正算法对光栅数据进行修正，最终还原出工件轮廓信息并以曲线图显示出来，通过软件提供的分析工具可对轮廓进行各种参数分析。
SJ5718粗糙度轮廓测量仪轮廓仪为全自动测量设备，操作者只需装好被测工件，在检定软件上设定扫描的开始、结束位置，点击【开始】按钮，测针会自动接触工件表面，并按设定的位置扫描；可高精度地测量精密加工零部件的粗糙度和轮廓形状，再选择所需评价参数即可进行评价。
SJ5718粗糙度轮廓测量仪是测量各种机械零件素线形状和截面轮廓形状的精密设备。在轴承行业中可测量各种滚动体及滚道的素线形状，如：凸出量、接触角、曲面曲率半径和基准件角度等，在机械行业中可测量各种零件的直线度、线轮廓度、平行度、倾斜度、角度。特别适用于汽车、拖拉机、摩托车活塞的外型的测量。该研润企业生产仪器采用微机控制，自动实现测量循环，自动消除安装误差，直接显示所测零件的形状及参数，并可打印图形和数据，供产品质量检测及工艺分析。
SJ5701粗糙度轮廓测量仪性能特点：
1、 高精度、高稳定性、高重复性：完全满足被测件测量精度要求。
1) 选用高精度光栅测量系统和高精度电感测量系统，测量精度高；
2) 自主研发高精度研磨导轨系统，导轨材料耐磨性好、保证系统稳定可靠工作；
3) 高性能直线电机驱动系统，保证测量稳定性高、重复性好。
2、 智能化管理与检测软件系统：
仪器操作界面友好，操作者很容易即可基本掌握仪器操作，使用十分简便。
1) 10多年积累的实用检定软件设计经验，向客户提供简洁、实用、快速的操作体验；
2) 功能强大、自动处理数据、打印各种格式的检定报告，自动显示、打印、保存、查询测量记录；
3) 测量范围广，可满足大多数类型的工件粗糙度轮廓测量；
4) 可自动和手动选取被测段进行评定，可依据客户要求进行软件功能的定制；
5) 纯中文操作软件系统，更好的为国内用户服务；
6) 打印格式正规、美观。检定数据可存档，或集中打印，不占用检定操作时间；
7) 本仪器采用计算机大容量数据库储存，可自动记录保存所有检定结果。
3、 可进行多参数测量
粗糙度自动评价，包括Ra、Rz、Rp、Rt等。
4、 测量力系统：
采用音圈电机测力系统，测力可实现从10～150mN连续可调，测力分辨力可达0.2mN；避免了老式砝码加载因周围环境振动带来的测力误差，降低了测力变化引起的测量误差。
5、 智能保护系统：
一旦出现主机与被测工件或夹具相撞、或测针在扫描过程中出现拉力过大，仪器会停止扫描保护测量系统和测针。
6、 灵活手动控制：
仪器配置了操作杆，可在测量工件前对测针进行粗定位；在脱离电脑的情况下，让测针左右、上下快速移动。
SJ5701粗糙度轮廓测量仪技术指标：
1. 粗糙度测量:
●基本参数：
测量范围：X轴：200mm，Z1轴：±80µm、±40µm、±20µm
直线度误差: ≤0.15µm/20mm，≤0.5µm/200mm
示值误差：±5%
分辨率：Z1轴0.04µm(±80µm)、0.02µm(±40µm)、0.01µm(±20µm)
测量速度：0.5mm/s和0.1mm/s可调
●硬件结构：
测针：标准型(高度小于8mm) 1支，触针半径2µm，静态测力0.75mN；
大理石平台：尺寸≥800×450mm；
电动立柱：高度≥450mm；
●测量软件
依照ISO3274等国际标准，能自动选取截止波长；
●测量参数
R粗糙度：Ra、Rq、Rz、Rmax、Rpc、Rz-JIS、Rt、Rp、Rv、R3z、RSm、Rs、Rsk、Rku、Rdq、Rlq、Rdc、RHSC、Rmr、Rz-L、Rp-L、R3z-L、Rdc-L、RMr-L、Pdc-L、PMr-L；
核心粗糙度: Rk、Rpk、Rvk、Rpkx、Rvkx、Mr1、Mr2、A1、A2、Vo；
P轮廓参数：Pa、Pq、Pt、Pp、Pv、PSm、Psk、Pku、Pdq、Plq、Pdc、PHSC、PPc、PMr；
W波度轮廓参数：Wa、Wq、Wt、Wp、Wv、WSm、Wsk、Wku、Wdg、Wdc、WMr；
Motif参数：R、Ar、W、Aw、Rx、Wx、Wte、Nr、Ncrx、Nw、Cpm、CR、CF、CL；
ISO5436参数：Pt、D；
轮廓类型：支持D、P、W、R。
●滤波器：
高斯滤波器、RC滤波器，相位修正滤波器；
滤波波段可选择，也可任意设定；
支持自动选择符合标准的过滤方式和取样长度；
2. 轮廓测量：
（1）X轴
测量范围：0～200mm；
示值误差：±(0.8+2L/100)μm，其中L为水平测量长度，单位：mm；
分辨率：0.01μm；
直线度：2μm/200mm；
测量速度：0.1～5mm/s；
移动速度：0～30mm/s。
（2）传感器Z1轴：
测量范围：±25mm；
示值误差：±(1.6+|2H|/100)μm，其中H为垂直测量高度，单位：mm；
分辨率：0.01μm；
（3）Z轴：
测量范围：0～450mm；
移动速度：0～30mm/s；
（4）测量力：10～150mN；
（5）爬坡能力：上坡77 º，下坡83º；
（6）工作台：旋转角度：360度，X、Y移动：15mm。
3. 仪器尺寸：花岗岩平板800×450×100mm整机：850×500×1100mm；
仪器重量：150㎏
4. 使用环境：无强磁场，无振动，无腐蚀气体
工作温度：20℃±2℃
相对湿度：40-60%RH
