广东光学轮廓仪
发布时间:2022-04-25 16:55:09    浏览量:141次
单价:510000 元/台
最小起订:1 台
最大供货:10 台
发货期限:3天以内发货
详细信息

中图仪器广东光学轮廓仪用于精密器件及材料表面的亚纳米级测量的光学检测仪器。可广泛应用于微机电、为纳米材料、光学加工、超精密加工、3C电子、半导体等行业中精密元器件的表面粗糙度、几何轮廓等参数的测量和分析。



7507501

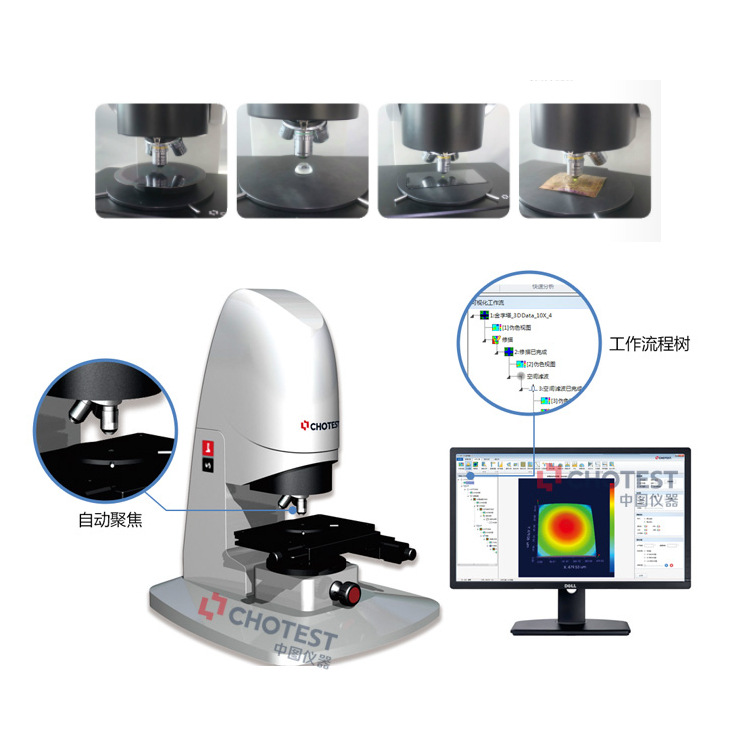

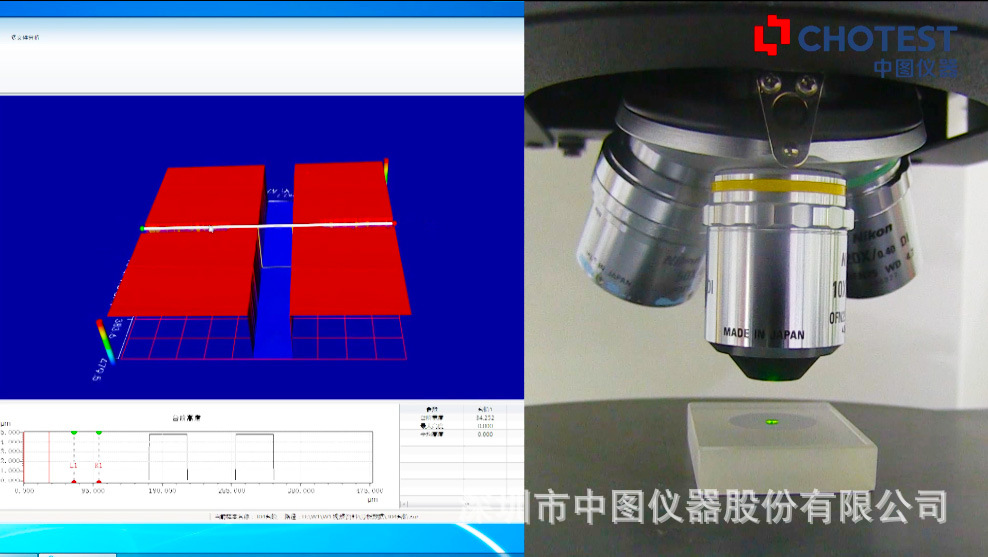

中图仪器广东光学轮廓仪采用白光轴向色差原理,利用白光干涉扫描技术为基础研制而成,是一种用于对样品表面进行快速、重复性高、高分辨率的三维检测的精密仪器,它的特点是可以达到纳米级的检测精度。操作过程只需要操作者装好被测工件,在软件里设好视场参数,把物镜调节到被测工件表面,选择自动聚焦后,仪器就会主动找干涉条纹开始扫描测量。然后自动生成工件表面3D图像,一键输出反映工件表面质量的2D、3D参数,完成工件表面形貌一键测量。



数秒内,可以获得平面和曲面表面上测量所有常见的粗糙度参数。也可以选择拼接功能软件升级来组合多个影像以提供大面积测量。从纳米到微米级别工件的粗糙度、平整度、微观几何轮廓、曲率等,提供依据ISO/ASME/EUR/GBT四大国内外标准共计300余种2D、3D参数作为评价标准。“见一叶而知深秋,窥一斑而见全豹” 这句话用来形容中图仪器在超精密加工显微测量场景中发挥的作用恰如其分。



12061

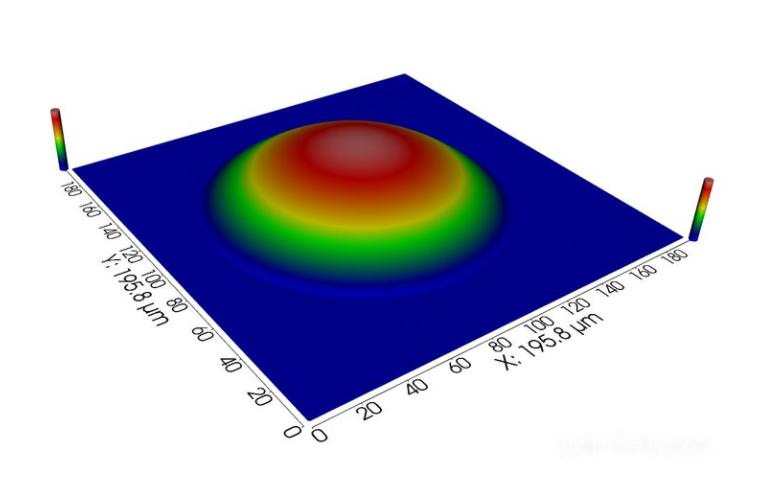

超光滑透镜测量

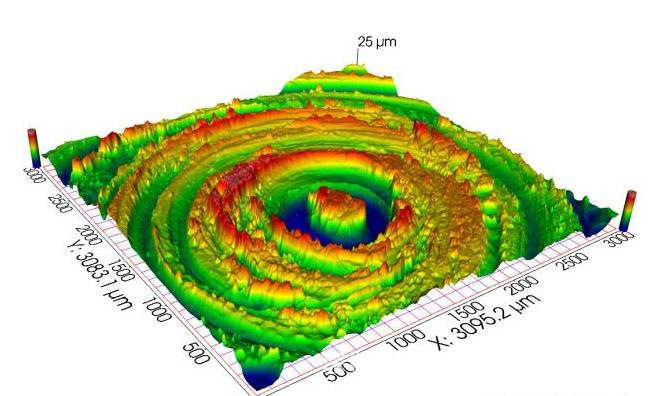

摩擦磨损形貌测量


技术参数

产品型号:SuperView W1系列

产品名称:光学3D表面轮廓仪

影像系统:1024×1024
光学ZOOM:0.5×,(0.75×,1×可选)
干涉物镜:10×,(2.5×,5×,20×,50×,100×可选)
XY平台:尺寸320×200mm,行程140×110mm,电动、手动同时具备,均为光栅闭环反馈
Z轴行程:100mm,电动
Z向扫描范围:10mm
Z向分辨率:0.1nm
水平调整:±5°手动
粗糙度RMS重复性:0.005nm
台阶高测量:准确度0.3%,重复性0.08% 1σ
主要特点:非接触式无损检测,一键分析、测量速度快、效率高
生产企业:深圳市中图仪器股份有限公司
注释:更多详细产品信息,请联系我们获取
